产品详细介绍

GSB08-1351-2014水泥用矾土成分分析标准样品CRM for component Analysis of bauxite in cement industry

1：一般描述

本标准样品为铝矾土，样品呈黄色粉末状固体。本标准样品包装在聚丙烯瓶中，每瓶净重20g.

2：材料来源

本标准样品取自河北省某水泥企业，经粉磨后用0.08mm方孔标准筛进行筛分样品，混匀，装瓶。

3：预期用途

本标准样品用于考核操作人员技能水平，验证分析方法和分析仪器。

4：使用方法

每次分析前，取出部分试样放在称量瓶汇中，于105-110摄氏度烘2小时，贮存于干燥器中，冷却后称样。测定方法按照GB/T205-2008(铝酸盐水泥化学分析方法）。

5：标准样品的均匀性和稳定性

5.1随机抽取20瓶标准样品，采用方差分析法进行均匀性检验。在重复性条件下测试试料中测定三氧化二铝和氧化钾的含量的含量。三氧化二铝均匀性检验最小称样量为0.5g。氧化钾均匀性检验最小称样量为0.2g。测试所得数据经F检验表明，样品的均匀性合格。

5.2每隔1年进行一次稳定性检验，测定三氧化二铝的含量进行稳定性检验。

6：获得标准值的方法

获得标准的方法见表1.

化学成分                                            分析方法

烧失量LOI                                          灼烧差减法

二氧化硅                                           硅钼蓝分光光度法，氟硅酸钾容量法

氧化铝                                             锌（铅）盐返滴定法，氟化铵置换法，铜盐返滴定铁铝钛合量。

氧化铁                                              邻菲罗琳分光光度法，铋盐返滴定法

二氧化钛                                            二安替比林甲烷分光光度法，铋盐返滴定法

氧化钙                                              EDTA滴定法

氧化镁                                            配位滴定差减法，原子吸收光谱法

全硫                                                碱熔-硫酸钡重量法，库仑滴定法

氧化钾                                           火焰光度法，原子吸收光谱法

氧化钠                                            火焰光度法，原子吸收光谱法

7：标准值与不确定度

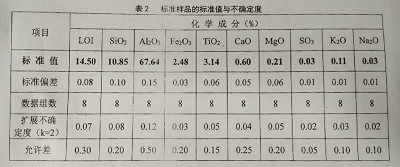

标准样品的标准值与不确定度见下表

注：三氧化硫系指全硫含量，以三氧化硫计。

8：不确定度评估方法

按照GB/T15000.3（标准样品定值的一般原则和统计方法）对不确定度评估的要求，本标准样品标准值的不确定度由定值统计平均值的不确定度、瓶间不确定度分量、长期稳定性标准不确定度和短期稳定性不确定度合成得到。

9：溯源性

本标准样品溯源至GB/T205-208（铝酸盐水泥化学分析方法）。

10：包装与贮存

本标准样品是粉末状，包装在聚丙烯瓶中，每瓶净重20g,运输时防止受潮和撞击。如果试样瓶破裂，试样按报废处理。本标准样品应存放在阴凉、干燥处。

11：定值单位名称

国家水泥质量监督检验中心，建筑材料国家标准样品研制中心，山东省水泥质量监督检验站，邢台中联水泥有限公司，平泉冀东水泥有限责任公司、唐山冀东水泥股份有限公司唐山分公司、郑州登峰熔料有限公司、阳泉狮头特种水泥有限公司
